夏季防腐涂料施工不会再有冬季、春季那样因温度低，湿度大而出现的一些涂装问题，相对来说夏秋季节是油漆施工的最佳季节。
但是夏季施工往往施工现场环境温度高，防腐施工工作条件相对恶劣，施工人员劳动强度大，易出现过度疲劳、中暑现象，加上温度高油漆溶剂挥发速度快，造成空气中溶剂含量增大，易造成中毒晕厥现象，是事故多发时期，望各防腐施工人员注意人身安全。
夏季防腐涂料施工一定要注意以下几个方面：
对涂装的影响
1、不宜在烈日下施工，因为在强烈的太阳照射下，被涂物表面的温度极高，在此时涂装漆膜，干燥过快，在涂刷时溶剂挥发过快而拉不开刷子，在喷涂时易出现干喷现象；

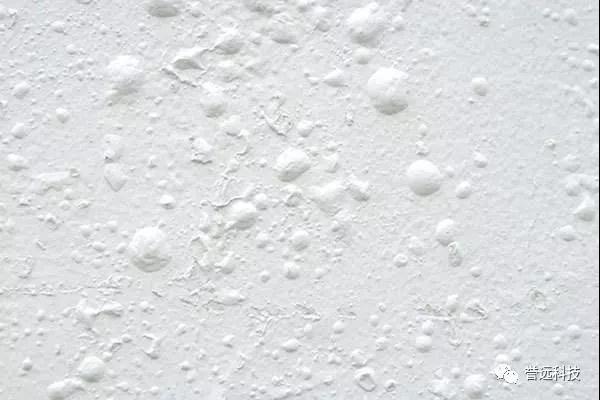

2、烈日下施工，施喷件的温度过高，易出现针孔、气泡、桔皮等现象，特别是面漆。一般认为基材表面温度大于50℃，喷涂油漆易产生气泡。
3、施工环境温度太高，造成油漆干燥过快，影响油漆光泽。
4、施工环境温度太高，对于双组份油漆，由于温度过高，油漆的活化时间短，油漆易交联固化、增稠并很快干结报废，应注意调配好的油漆及时使用。
5、夏季大雨（暴雨）、大风（暴风）、雷电等天气，禁止户外施工，如若涂层在表干前淋雨，涂层会发白或成膜性差，因此施工时应掌握好天气和表干时间，尽量避免上述问题发生。
6、长时间（一般大于7天）室外太阳下放置已喷好底漆或中间漆（特别是环氧类）的杆件，由于太阳直射易引起表面粉化，喷涂下道油漆前应适当打磨，粉化严重的应打磨后先补喷中间漆，然后再做面漆。
对施工的影响
1、在通风不良的空间如舱室、贮罐、槽、池等空间施工，由于温度高，溶剂挥发快，施工周边空气中溶剂含量大，极易造成溶剂中毒现象，应避免在不通风环境施工，如若施工应有协同施工人员，同时要加强通风换气，保证溶剂浓度在安全范围内，施工人员经常换班，采取2-3小时一班，换人操作；如果施工人员吸入过量的溶剂和漆雾而发生晕厥，则应立即将其移至空气新鲜的地方，采取降温措施，使其逐渐恢复并送医院治疗。
2、一般夏季是赶工期的季节，交叉作业严重，在油性油漆施工时应避免与焊接等具有火星的工种交叉作业；施工现场绝对禁止火源、火星，使用照明灯和电气设备时，必须选择具有防火、防爆性能的灯具和设备，照明电源采用36V低压电源，无气高压喷枪须接地，以防产生静电火花。
3、夏季施工现场环境温度高，施工人员易出现过度疲劳、中暑现象，所以建议避免烈日下施工，保证施工人员充足休息；应合理安排和调节作息时间，避开高温时段施工，施工时应选择在早上、傍晚、或室内进行；万一有工人发生中暑，应立即撤离高温场所，医务人员根据中暑轻重，确定休息、治疗或送医院急救。
4、当夏季气温超过国家规定的温度时，施工现场应停止室外施工。
虽说选择合适的防腐涂料至关重要，但是在选择好后严格施工也是重中之重，只有按照严格要求施工，才能保证防腐工程的顺利完工。
