想必，涂料行业朋友，都被故宫午门墙面在强风中脱落的相关视频和媒体报道刷屏了吧。
2017年12月24日上午10:50分，朋友圈里转发的新浪网、中国青年报等的秒拍视频开始刷屏，大片大片的涂层从故宫午门正上方往下掉。
从外观上看，涂膜颜色鲜艳，无粉化开裂等异常现象。但是，仔细看去，涂膜下面可疑的迹象非常明显。据了解，该涂层是今年9月份刚刚施工刷上的。
根据探讨，几位涂料行业专家认为，故宫墙面的脱落，跟施工、气候、故宫城墙底材、多次的重涂等等一系列因素有关系，以及故宫作为文物建筑施工过程中的特殊性上。
原因一：跟腻子层有很大的关系
对此，为了揭开深层次的原因，据涂料专家们介绍：此次故宫午门墙皮脱落，跟腻子层有很大的关系。
涂料在干燥过程中因为溶剂或水的挥发而产生收缩，温湿度降低时会进一步收缩。
收缩会产生内应力，收缩越多内应力越大，自由的涂膜就会产生卷曲。
故宫城墙的底材可能比上图中内墙腻子耐水性好，强度高，但还是远远不够的，特别是经过多年冻融循环后强度大大强低，已不能扺抗涂料的高内应力了。
涂膜越厚，内应力越大，越容易开裂，故宫外墙一年涂一次，甚至一年涂几次，内应力就不断在增大，开裂就成为必然了，今年不起皮，明、后年还是会起皮的。因此这种反复重涂的墙面在达到一定厚度后应该来一次彻底的铲墙。
近期，北京气温骤降，涂膜可能从高弹态变为玻璃态，弹性模量和内应力倍增，诱发起皮开裂。
聚合物通过蠕变可以释放部分内应力，但应力释放需要时间。12月24日北京大风，气温变化太快，涂膜没时间来适应，所以“感冒了”。

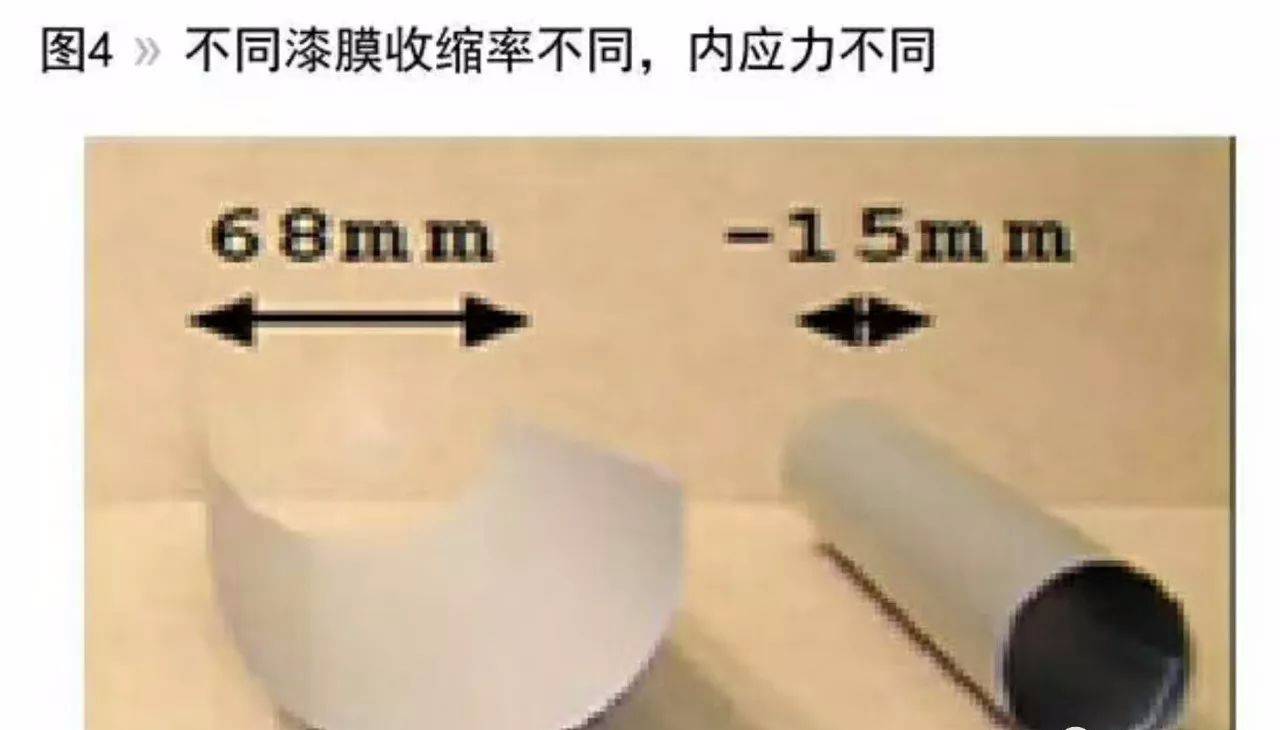

高品质的外墙涂料的PVC应该较低(图中左侧)，内应力也较小，出现开裂起皮的可能性会较低。但我国由于恶性价格竞争的原因外墙涂料的PVC普遍偏高，内应力较大，容易起皮开裂。故宫外墙涂料应该没有这种价格竞争，这种可能性应该不大。
原因二：施工过程不规范
但还有另外一方面深层次的原因：故宫和天安门的涂刷不允许破坏其底层，施工方也不允许涂料供应商参与施工过程。而作为文物建筑，故宫博物馆方面基本每年都要对故宫涂刷几次，反复涂刷，并且反复涂刷不同公司的不同产品，这也对其墙面的涂层质量造成了很大影响。
由此我们可以看出，故宫墙面的脱落，跟施工、气候、故宫城墙底材、多次的重涂等等一系列因素有关系。故宫墙皮的脱落也暴露出一个更为严重的问题：我国重涂标准的缺失。
原因三：重涂标准是难题
目前，我国的住宅建筑总面积已超过500亿平方米。自2008年以后，中国的首批商品房迎来15年的装修年龄，为重涂市场提供了客观基础。随着建成住宅面积陆续进入旧房重涂的释放期，重涂市场的容量也得到扩大。同时，在由年限带来的重涂刚需和消费升级带来的个性化需求的影响下，对施工品质、消费者体验以及售后的快速响应也提出了更高的要求。
随着二次重涂市场渐成市场关注焦点，不仅是故宫这样需要时常维护的文物建筑，许多家庭也要面临墙面重涂的问题。
故宫作为我国知名标志性建筑物，更是世界文化遗产、历史古迹。其自身的修缮一向是备受瞩目，相关施工单位、参与产品都以此为豪，而就是这样一个代表性的工程，却出现了质量问题，也从侧面反映了我国墙面重涂市场目前面临的最现实的问题：重涂标准。
国内墙面涂装使用底漆的并不普遍，大多数情况是不用底漆，直接使用面漆。按正常一底两面施工的话，墙面底漆的使用量应约为面漆的一半，但我国墙面底漆的产量较墙面面漆要小得多，绝大多数涂料企业墙面底漆产量不到墙面面漆的十分之一，有些企业可能就不生产墙面底漆，只生产墙面面漆。
墙面底漆有加固基材、降低并均匀基层的吸水性、提高面漆附着力、封闭毛细孔、填充等作用，对整个涂层的质量影响很大，因此在发达国家的墙面必须使用底漆（常常是内外墙通用底漆），包括天花板也需要使用底漆，因此其用量很大。正是因为如此重视底漆的使用，才可确保最终墙面涂料的高质量标准。
故宫墙面脱落不过是现今国内墙面质量问题的一个缩影，窥一斑而见全豹，虽然我国相关的标准制定不断的在完善，但我国的墙面涂料产品及市场与欧美国家仍存在较大差距，而涉及到的相关施工过程的施工标准，更应该受到行业重视。
联系我们
电话：13513608563 13466835899
QQ：1604583569
地址：山西省太原市小店经济技术开发区国药大厦
官网：http://www.sxyytl.com
